Time Resolved PIV

       在水和空气流动研究中，Dantec使用高频PIV的应用经验非常丰富。这些应用范围从圆柱体绕流的经典流动到相当大区域的对流流动，以及在水、射流和许多其他相关流动中进行的混合研究。根据客户的反馈，Dantec Dynamics已经从时空及模态分析角度发展了该测量技术，现在可以提供市场上最先进和全面的高频测量产品。

处理必要的时空相关

       Dantec Dynamics是第一家基于高频脉冲激光器和新型高性能高速摄像机生产高频PIV系统的公司。如今，高频PIV是流体力学研究中一个普遍的选择，从而为我们的实验流体力学研究领域增加了必要的时空相关性。

丰富的应用经验

       Dantec Dynamics提供了市场上最小并且最方便的高频PIV系统：DynamicStudio 紧凑TR-PIV系统。

       我们的新一代极其紧凑的RayPower激光器使这一新的创新成为可能。该系统可以提供的激光功率高达20W@532nm，对一系列在流体力学工程中应用的高频PIV测量非常理想。

        · DynamicStudio的紧凑型TR-PIV适用于空气或水流动，通常速度可达5m/s

        · 易用性好，使其对低要求的研究应用非常理想

        · 易适用于不同尺寸的流动设备

       DynamicStudio紧凑型TR-PIV系统将新的RayPower激光器与Dantec Dynamics公司的灵敏的高频成像SpeedSense相机相结合。用户控制和数据操作是通过DynamicStudio执行的。新系统不仅价格合理，而且可以升级到Dantec Dynamics的其他成像解决方案。

       该系统支持许多流体动力学应用，在水和空气流动，并由于其方便的大小，它很容易适合不同尺寸的流动设施。它也非常适合于用于流体力学教学目的的应用。

以下是一些产品的基本组成部分：

· 具有在短时间间隔内增强性能的特殊高频双腔激光器

· 在双腔设计中支持高达100W的激光器

· 用于水应用的特殊高功率200Hz激光器

· 支持市场上几乎所有的顶级高速相机，为选择相机提供了更大的灵活性

· 具有特殊性能的相机，例如非常低的跨帧时间和超过30000Hz的帧率。时空相关性得到持续优化

· 在2D3C及3D3C系统中均可以使用

​​​​​​​· DynamicStudio的最新版本包括一个易于使用的数据库管理系统，用于获取大量的数据。所获得的数据可以用最先进的算法进一步处理，或者，您可以通过集成的MATLAB链接自定义处理

​​​​​​​· 具有大量的的设备安装经验​​​​​​​

DynamicStudio紧凑型TR-PIV系统

1kHz的高频PIV

       1kHz采样频率的高频PIV用于获取沿着一个三叶轮搅拌槽内竖直平面上的粒子图像数据。

大面积高频PIV

       1：1尺寸下大面积上的高频PIV测量。黑色背景区域的面积为200×200mm。整个观测区域的面积约为1×1m。

全场功率谱测量

       在漩涡脱落频率下功率谱密度的空间分布。

       振幅非常小的声驱动流和声激励流是另外两个例子，它们可能进一步激发高频特征所揭示的惊人现象。这些观察到的现象在如下应用中被证明卓有成效：

        · 喷雾射流的前几秒对发动机性能具有非常大的影响

        · 湍流研究 - 研究泰勒尺度成为可能

        · 可以检测到一系列事件中边界层分离的相关结构

        · 非定常流动可以揭示过渡和严重失速，这在空气动力学中非常重要

        · 水动力学中的流动诱导流动可以改善海洋结构的安全性

        · 涡脱落中的动力学研究可能与气动-声学相互作用有关

       无论你的应用是什么，Dantec Dynamics的高频PIV都会对基本的时空相关提供一个独特的解决方案。

       2秒钟获得的2000PIV矢量图或1GB的PIV图像。

数据的时空分解

       除高频PIV硬件系统外，Dantec强大的研发能力还体现在对数据的时空分解算法上。高频PIV系统已经获得了足够的时间分辨信息及空间分辨信息，但是如果对其的数据分析只停留在幅域分析上（速度的大小及梯度分析），那么无疑是对数据的浪费，并且也无法揭示数据背后的非稳态现象基理。Dantec著有《Spatiotemportal Data Analysis》一书，阐述了数据时空分解方法原理及在Dantec PIV系统中的实现，以及多个分析案例。在未来的湍流研究、流固耦合研究及噪声与振动研究中，PIV数据的时空模态分解必将发挥重要作用。

使用POD对声波激励射流流场的瞬时结构进行重构

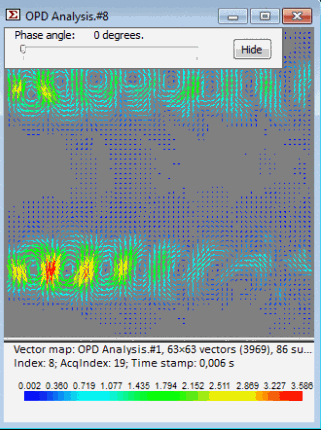

使用OPD对射流流场进行相位重构
