立体PIV（2D3C PIV）

       立体PIV是一种基于视差原理测量平面中的三个速度分量（2D3C）的方法。

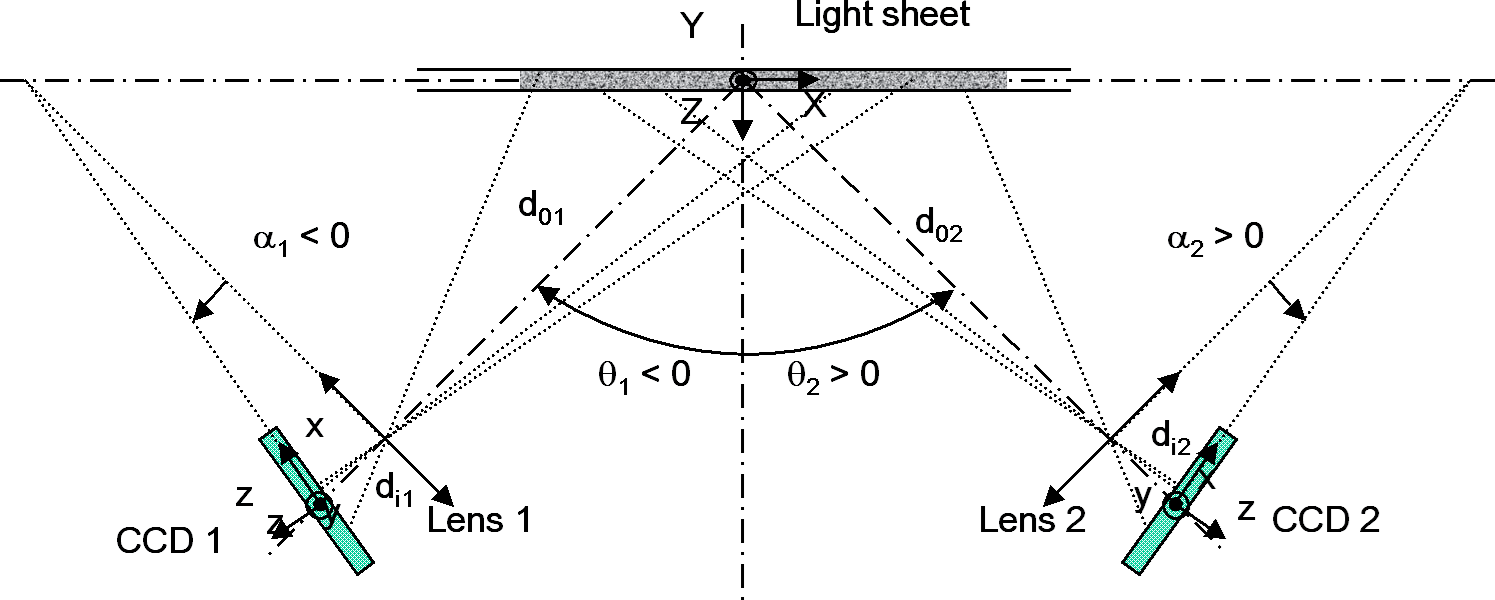

       通过放置两个相机，使它们从两个不同的角度观察片光内照亮的粒子，由于视差效应，可以从每个摄像机获得略微不同的双速度分量矢量图。 它们之间的差异取决于垂向速度分量和两个相机的几何布置。

       在图像校准之后，可以获得速度的面内分量及垂向分量。另外，可以通过两个相机分别拍摄的粒子图像，对校准矩阵进行进一步修正，并可通过多次修正分析判断修正的收敛性。图像校准可以直观的通过校准点颜色判断在图像的哪部分区域校准精度较低，也可以通过平均重投影误差等参数，定量分析校准结果的误差。

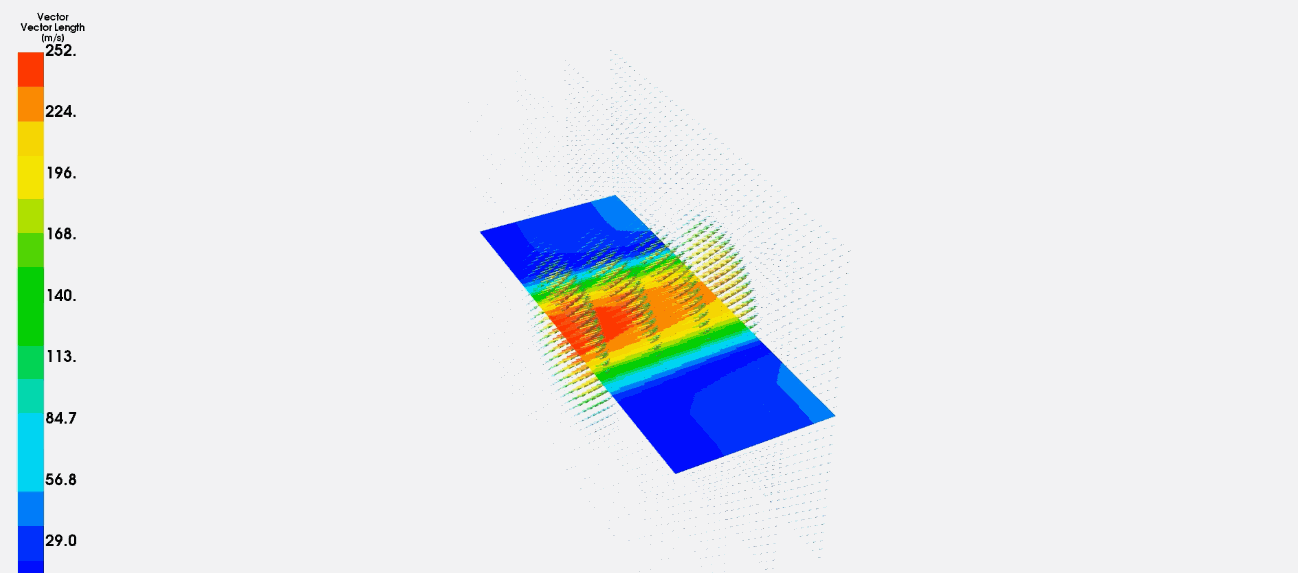

      DynamicStudio支持将多个2D3C立体PIV结果在软件内拼接成为一个3D3C结果，并获得3D体空间内的ISO等值面、3D流线等信息。

立体PIV - 2D3C

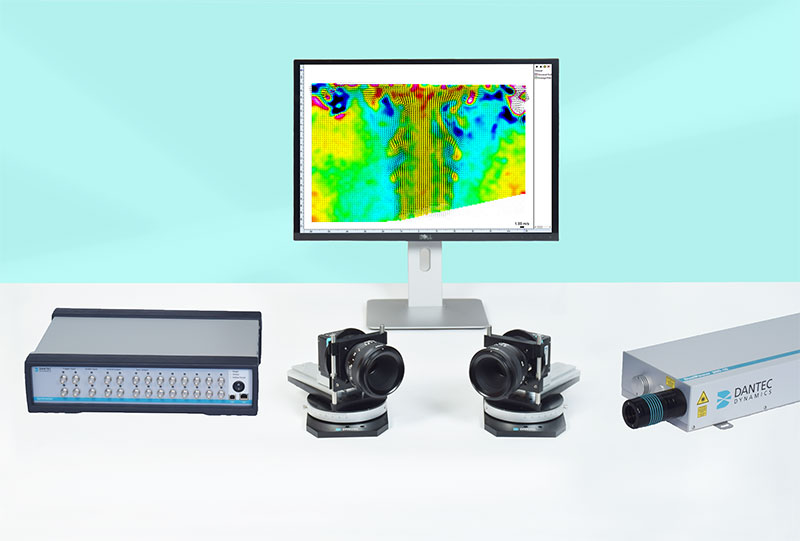

       DynamicStudio立体PIV软件，软件包括相机校准程序，用于测量和解决由相机的倾斜方向引起的透视畸变，用于计算来自两个相机数据组的第三速度分量以及对三分量速度数据进行展示 。

       标定板。相机校准要求在片光中心及前后分别采集标定板的图像，并参考已知标定图案的尺寸及分布对相机的角度位置进行校准。DynamicStudio StereoPIV可以自动记录这些校准图像。

       Scheimpflug斜拍支架。用户必须微调CCD（CMOS）芯片和相机镜头之间的角度才能正确对焦。要做到这一点，必须满足所谓的Scheimpflug条件。这是通过将相机安装在Scheimpflug支架上实现的。DynamicStudio StereoPIV包含一个对焦辅助工具，可以帮助用户快速实现对焦。

       多相机同步功能支持从两个甚至更多相机同步获取图像。
